泄电庇护分为交换侧和直流侧。实际上交换侧应加B型RCD庇护，直流侧加装直流绝缘监测安装检测CD正负绝缘检测。在可预感的将来，跟着新能源汽车走进千家万户，
盈余电活动作庇护安装(RCD)作为泄电庇护器普遍使用于高压配电体系中，以避免触电变乱、电气装备泄电破坏和电气火警。一样在电动汽车充电范畴，RCD作为根本的电气庇护器件被普遍利用。2012年至2016年，新能源乘用车保有量从11.6万辆增加至75.1万辆，近5年连结75%的年均增速。中国新能源汽车市场自2014年开端高速增加，2014-2015年增速超越200%。2016年中国新能源汽车市场在补助狡诈和政策打击下仍连结63%的增速.新能源汽车市场的增加离不开根底充电设备的建立。怎样包管充电过程当中的用电宁静，特别是避免泄电对性命财富形成风险，是需求存眷的成绩。2、电动汽车的四种充电形式GB/T 18487.1-2015《电动汽车传导充电体系第1部门：通用请求》中电动汽车充电方法有四种：方法一：盈余电流庇护次要依托楼宇配电箱中的盈余电流庇护安装（RCD）。因为不克不及包管一切现有的修建装备都装有RCD，这类办法十分伤害，已被制止。方法二：充电毗连线上装置线控庇护安装（ic-cpd）。IC-CPD 具有检测盈余电流的功用。方法三：接纳公用供电装备将电动汽车间接接入交换电网，掌握指导安装装置在公用供电装备上。公用供电装备为交换充电桩。方法四：电动汽车接入交换或直流电网时，采器具有掌握指导功用的直流供电装备，即直流充电桩。这里次要会商形式3和形式4充电桩盈余电流庇护器的挑选。按照GB/T 18487.1-2015的请求，交换供电装备的盈余电流庇护器应为A型或B型，满意GB 14084.2-2008、GB 16916.1-2014和GB 22794-2008的相干请求甚么是A型或B型盈余电流庇护器？尺度GB/Z 6829-2008（IEC/TR 60755:2008,MOD），盈余电活动作庇护器的通用请求，分为产物的根本构造、盈余电流范例和脱扣方法。按照盈余电流范例，RCD可分为AC型、A型和B型。交换型盈余电流庇护器：包管在忽然或迟缓上升的盈余正弦交换电流下脱扣的RCD。A型盈余电流庇护器：具有交换型特征并叠加6mA光滑盈余电流以确保脱扣的RCD。B型盈余电流庇护器：包罗A型的庇护功用，别的，还合用于1000赫兹的盈余电流和正弦波交换，盈余电流的交换叠加光滑直流盈余电流，脉冲直流盈余电流叠加光滑盈余电流，脉动直流盈余电流的两相或多相整流电路，光滑直流盈余电流确保RCD跳闸。今朝，因为B型RCD价钱较高，海内大部门交换充电桩都装置了A型盈余电流庇护器。下图为交换充电桩内部构造，接纳A型盈余电流庇护安装。A型盈余电流庇护器可否满意充电桩的泄电庇护请求？让我们阐发一下充电过程当中能够发生的盈余电流的范例。

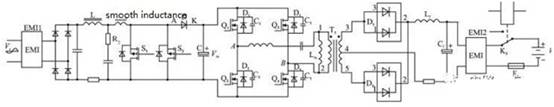

A型盈余电流庇护器可否满意充电桩的泄电庇护请求？让我们阐发一下充电过程当中能够发生的盈余电流的范例。利用交换充电桩充电时，交换充电桩和车辆耦合器接入大众电网。假如电桩发作绝缘生效，能够会发生工频交换泄电流。在电动车部门，能够的泄电流次要来自车载充机电的泄电流，而充机电的普通拓扑构造次要是AC/DC和DC/DC。下图为常见车载充机电的主电路图。
AC/DC单相输入的交换电先颠末EMI滤波，然后在Boost APFC电路的感化下将85~265V的交换电整流成不变输出的DC 400V电压，为背景。DC/DC部门接纳移相全桥LLC主电路南宫ng28，将400V的直流电压转换为电池可承受的电压。当电路板与装备外壳之间的绝缘破坏时，整流部门能够会发生脉动直流盈余电流，Boost APFC电路中能够会发生纹波系数很小的直流盈余电流。

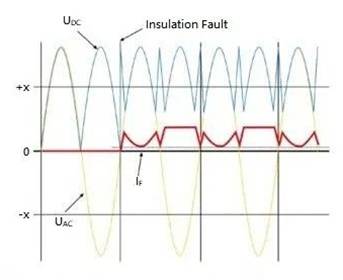

因而可知，DC/DC部门推挽全桥变更器能够会呈现直流泄电。我国高压配电体系普通接纳TN供电。装备金属外壳接事情零线。经由过程等效电路的仿真，发明全部体系的电流波形会发作变革，以下图所示。
可见，后端发作直流泄电后，前端电路也会遭到影响。整流后的纹波直流波形会发作畸变，发生尖刺，一步步滋扰后端电路，影响充电结果，以至影响电池寿命。另外一方面，因为TN体系的存在，这类毛病不会在车体构成较大的电压，对的风险较小。可是，假如毗连体系的地线缺失或PE线断开，这部门电压会对形成损伤。究竟上，中国许多处所，出格是乡村地域，PE线的毗连都存在成绩。现有的A型RCD只能在6ma直流电流滋扰下检测脉动直流泄电，不克不及检测DCD泄电和断路庇护，当直流泄电大于6ma时，因为直流盈余电流会惹起死心磁化超前ng28南宫相信品牌力量，使跳闸值增大，招致A型RCD不克不及一般行动，因而必需利用B型RCD庇护！3、结语一样，在直流充电桩中，市电经由过程非车载充机电转换为高精度直流电，为电池充电。直流充电桩泄电庇护分为交换侧和直流侧。实际上交换侧应加B型RCD庇护，直流侧加装直流绝缘监测安装检测CD正负绝缘检测。在可预感的将来，跟着新能源汽车走进千家万户，充电桩将成为人们糊口中不成或缺的一部门。因而，有须要对充电桩中的盈余电流庇护安装停止晋级。
